线性稳压模块3.3V

线性稳压原理(LDO稳压)

将两端之间的电压差以热量的形式消耗出去。

线性稳压芯片发热功率:P发热功率 = V压差 × I电流

本模块5V降3.3V,压差为1.7V,假设负载端电流为0.5A,则发热功率为1.7Vx0.5=0.85w。

因此压差越大,或者流过的电流越大,发热越大,这点要值得注意,因此LDO芯片稳压比较适合低压差低电流场景。

小知识:如果想要能够提供较大电流或者支持较大压差的稳压模块,请转战 《DC-DC开关电源稳压模块》

线性稳压的优势:

电路简单,只需要几个电子元件即可完成功能设计。

模块功能:

可通过Type-C接口或排针输入5-12V电源(本模块也支持12V输入),自锁开关作为电源开关,输出5V与3.3V电压。

芯片选择:

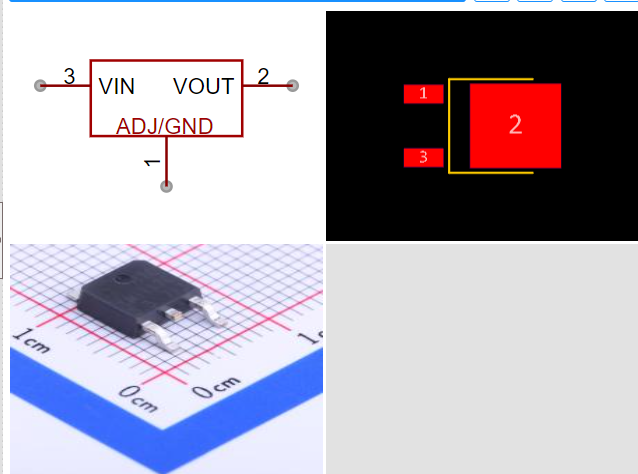

这边选常用的1117LDO芯片,型号为LM1117RS-3.3(TO252封装 型号后缀为输出电压 此处目标电压为3.3)

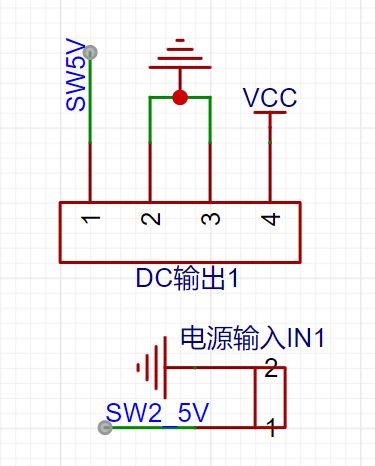

电源输入与输出接口

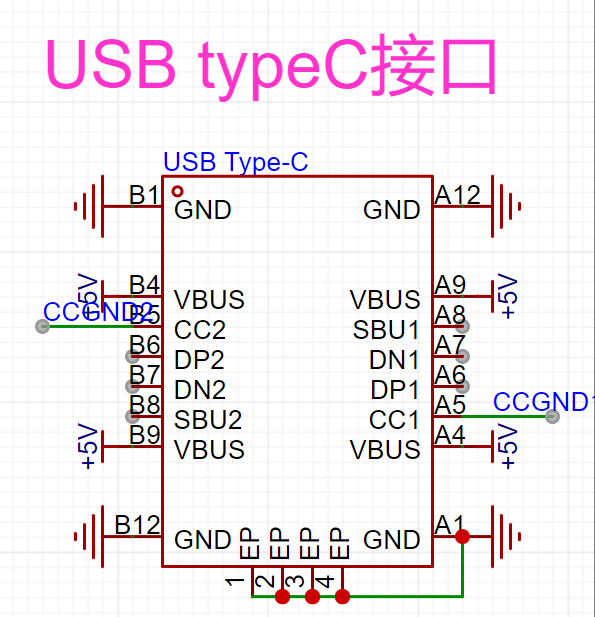

TypeC接口输入

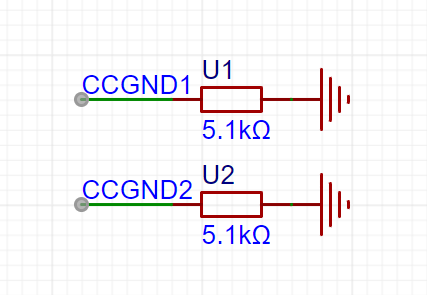

CC1与CC2分别串5.1k下拉电阻

排针输入输出

LDO芯片接法

  • 从TypeC输入5V经过开关到SW5V,进入LM1117的VIN
  • VOUT为3.3V输出,接3.3V线路
  • ADJ/GND接电源负极即可
  • LDO需要旁路去耦电容来滤波,也就是C1 C2 C3 C4
  • LM1117数据手册中要求要用钽电容
  • 不用钽电容动态响应度会非常低(可以说是纹波比较大)

开关与LED指示灯

  • 自锁开关可控两路线路
  • 左边为控制TypeC输入的5V与SW5V的通断
  • 右边为5V引脚输入与TypeC输入5V的通断
  • 这样连接确保开关可以同时控制5V输入引脚和TypeC的电源输入通断
  • 开关开启,TypeC 5V、引脚5V(SW2_5V)、SW5V三路相通
  • 开关关闭,三路都断开

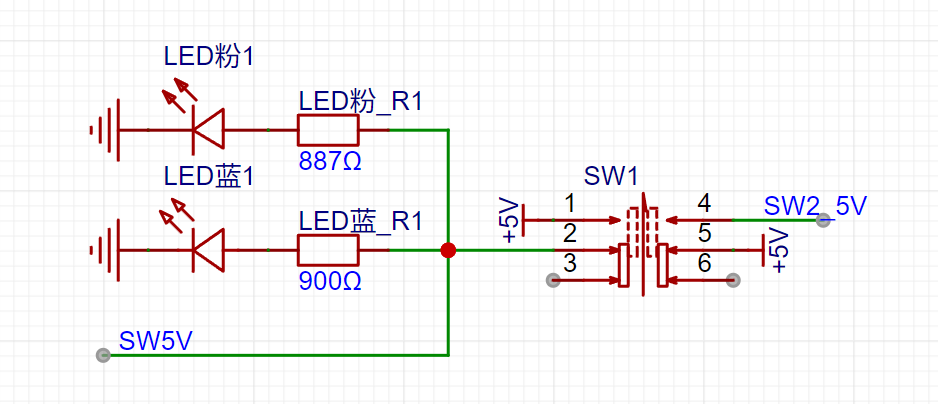

  • 5V->限流电阻->LED电源灯->GND 形成回路 LED亮

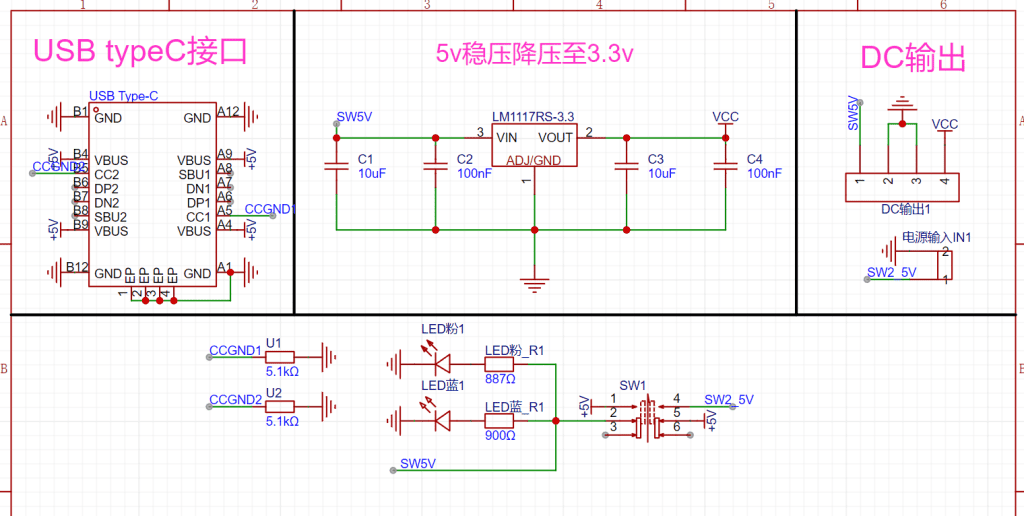

完整原理图

PCB设计与绘制

  • 双层板,从右到左线路降压设计
  • 顶层LDO芯片3.3V输出处(VCC)会发热,此处铺铜加强散热
  • 顶层右边区域铺铜5V线路
  • 顶层其他部分GND铺铜
  • 底层全铺GND,补一条CC1下拉电阻的布线(顶层线满了)
  • 本模块双层丝印层使用嘉立创彩色丝印,设计为粉蓝渐变色
  • 由于我当时这模块采用了SMT贴片,所以拼版设置了工艺边和V-CUT

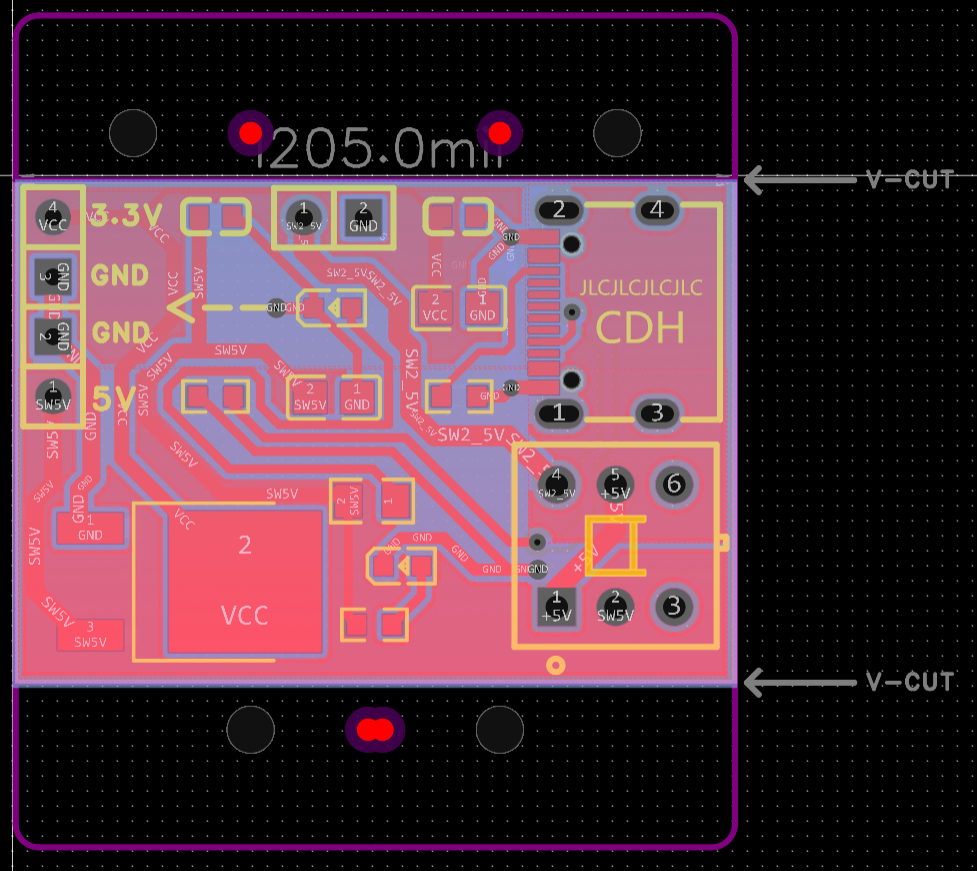

顶层

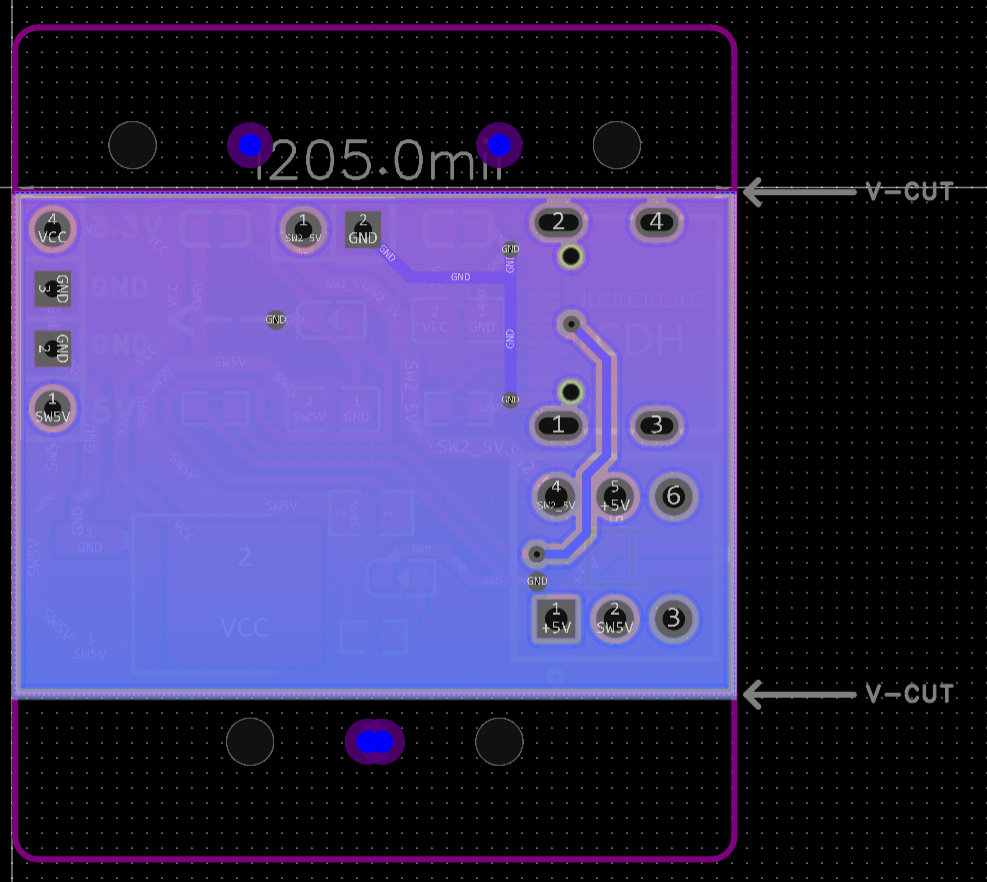

底层

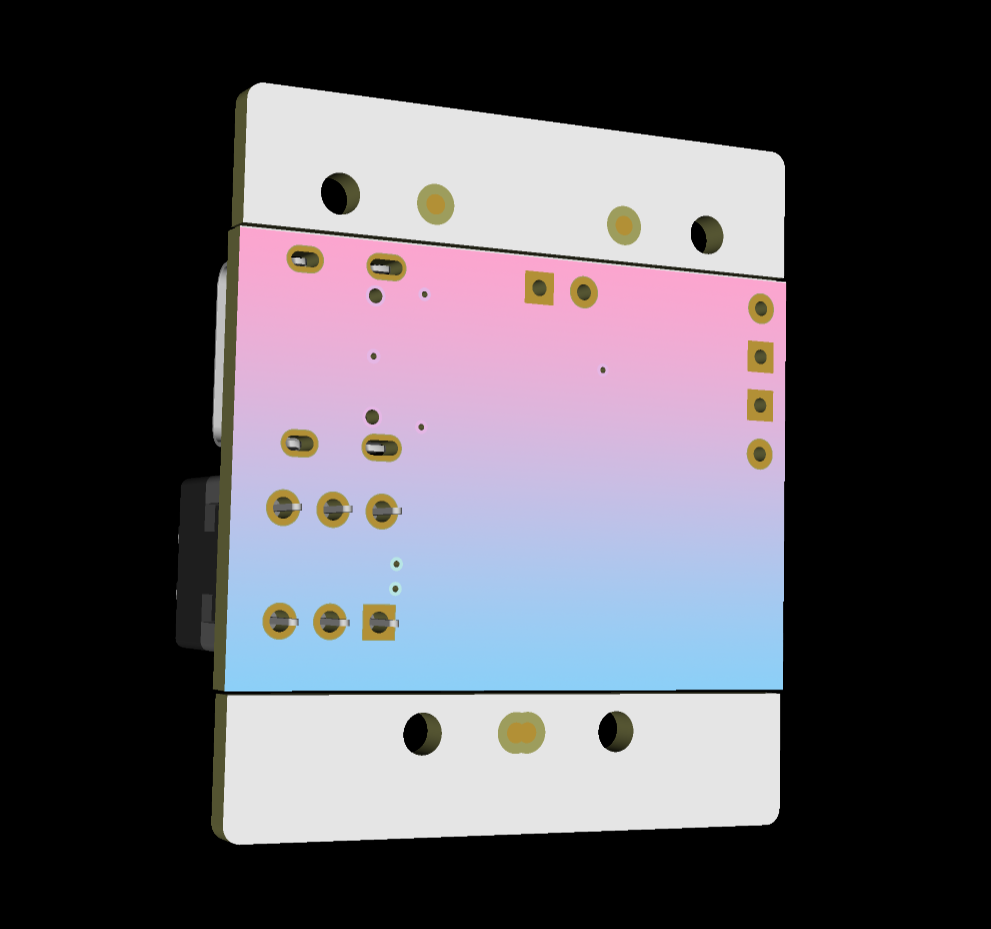

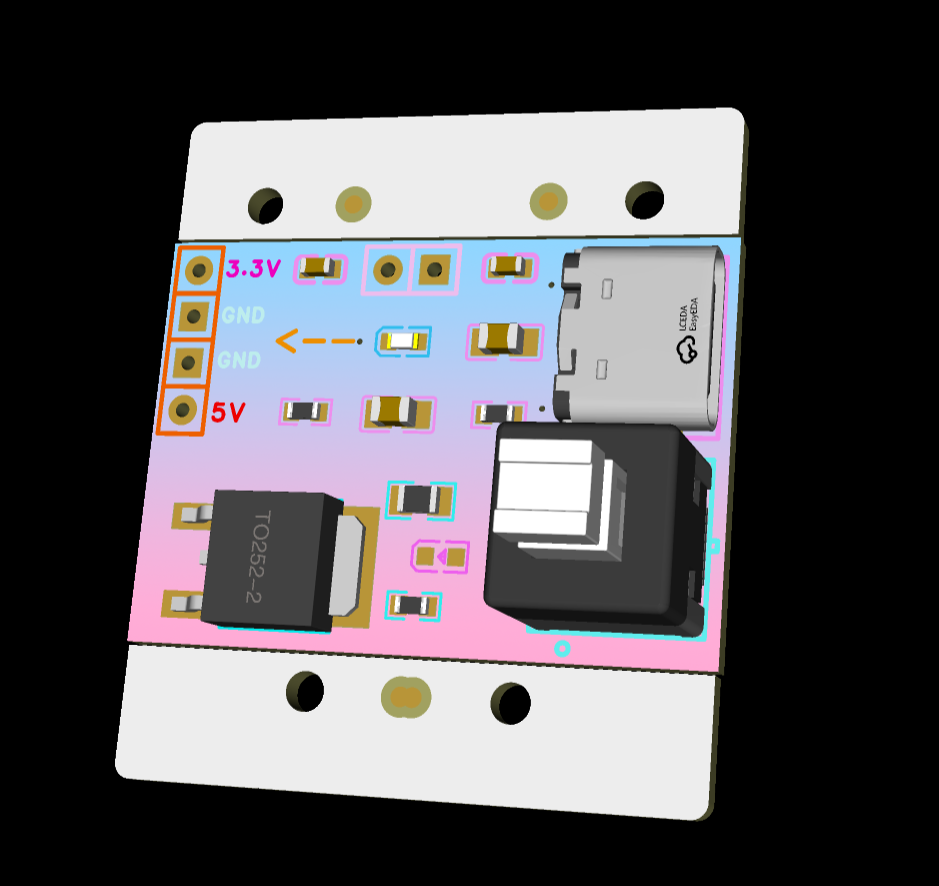

3D预览1

3D预览2

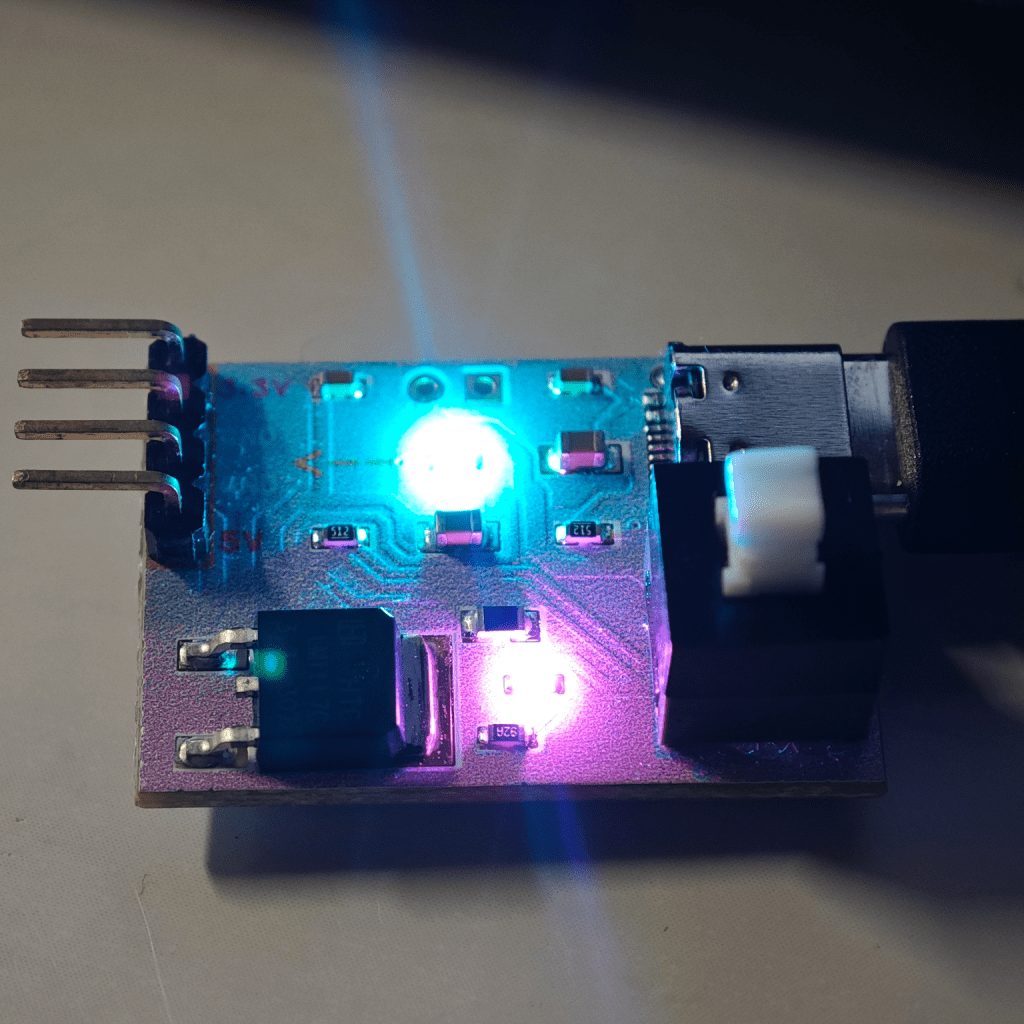

成品展示
